MCTC-CCB-A — Monarch Car Call Board
Tarjeta de Expansión de Llamadas de Cabina | Monarch MCTC-CCB-A

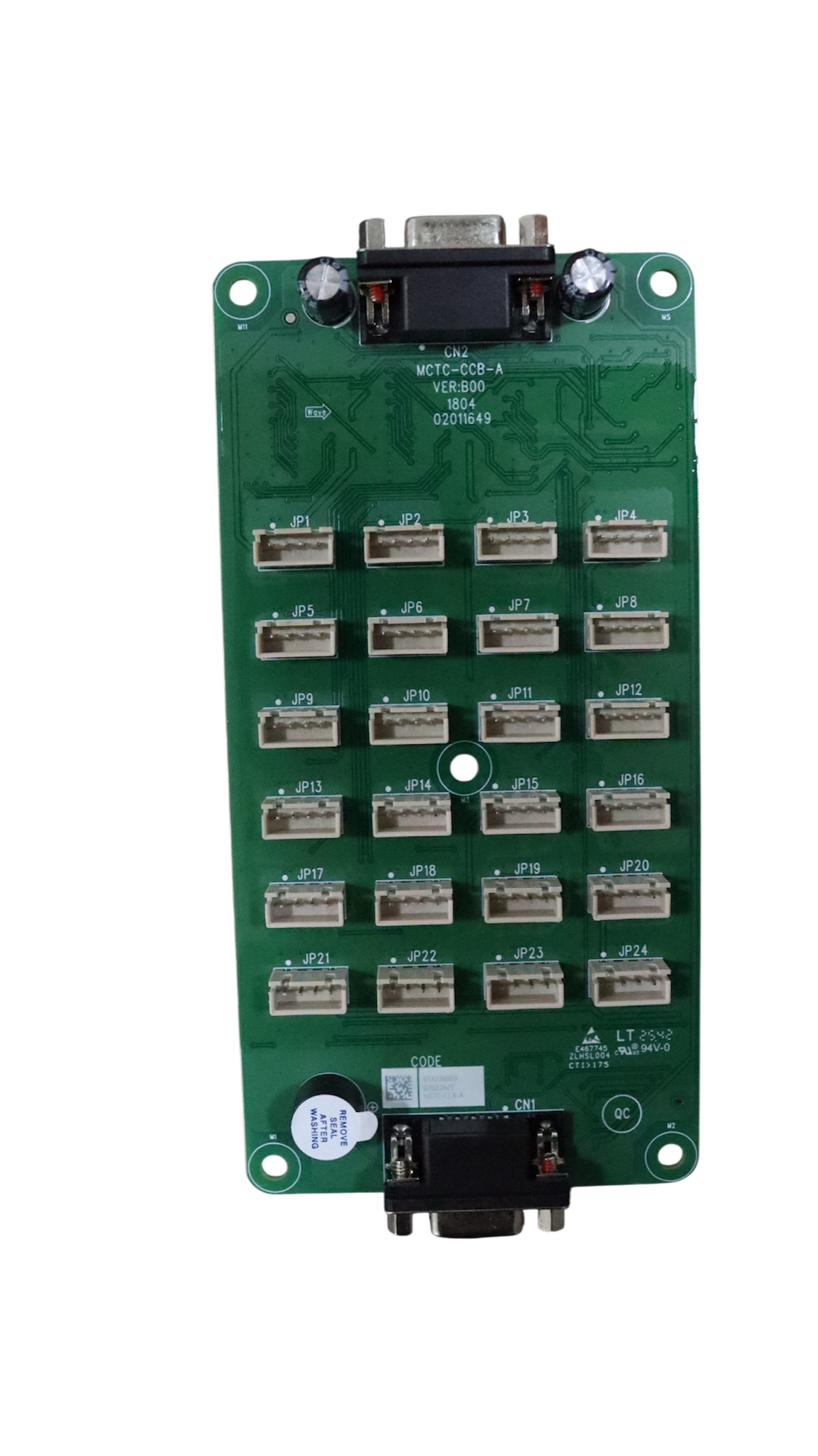

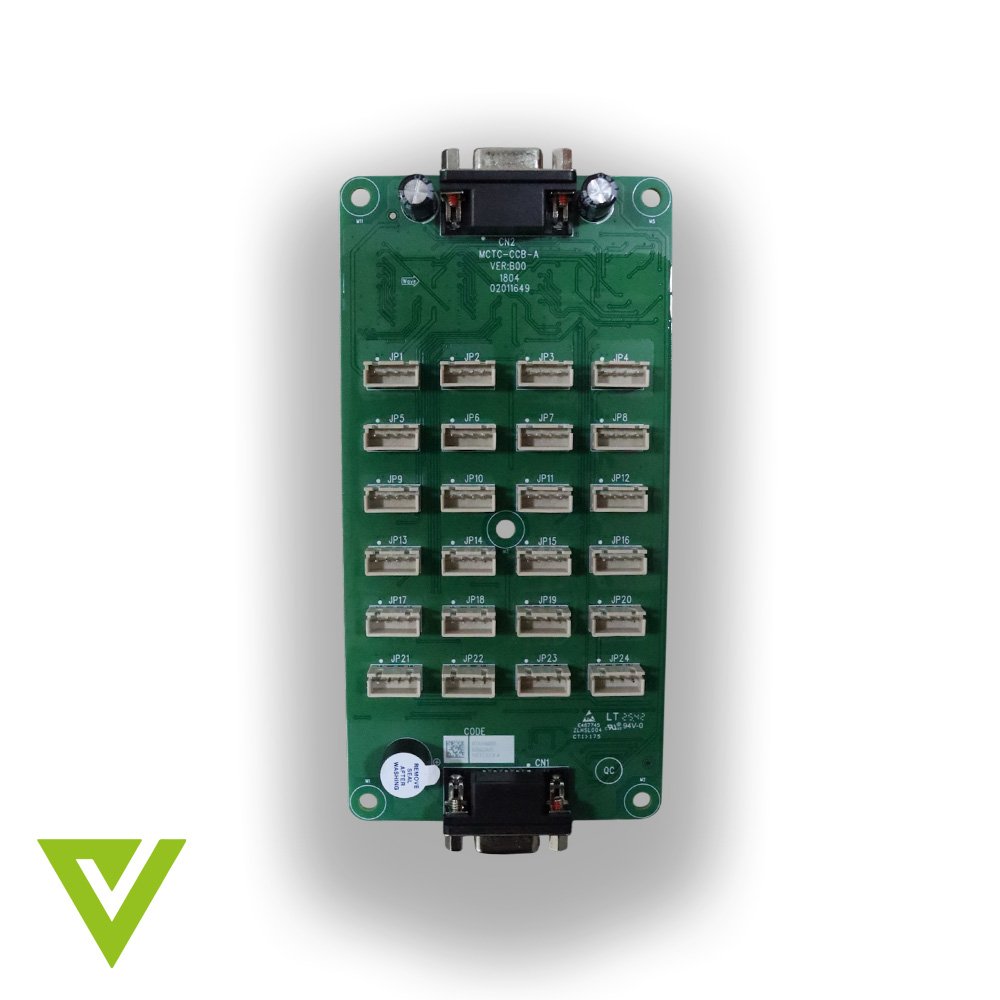

La Monarch MCTC-CCB-A es una tarjeta de expansión diseñada para trabajar en conjunto con la MCTC-CTB-A, ampliando la capacidad de registro de llamadas de cabina en edificios con gran número de paradas. No opera de forma independiente — su función es capturar y multiplexar las señales provenientes de los botones de piso instalados dentro de la cabina, y transmitirlas hacia la CTB-A para su procesamiento.
Dispone de 24 conectores JST (JP1–JP24), cada uno correspondiente a la botonera de un piso, y se conecta a la CTB-A mediante conector DB9. Su diseño pasivo, sin CPU propia, la hace una solución robusta y de bajo consumo para instalaciones de mediana y alta altura.
Especificaciones clave:
- Versión: VER:B00 / 1804
- Referencia PCB: CN2
- Entradas: 24 conectores JST (JP1–JP24) para botoneras de piso
- Comunicación: Serial DB9 hacia MCTC-CTB-A
- Sin procesamiento autónomo — requiere CTB-A como unidad maestra
Compatibilidad: Exclusiva para uso con MCTC-CTB-A en sistemas Monarch MCTC. Se instala en el techo o lateral de la cabina junto a la CTB-A.
