MCTC-CTB-A — Monarch Car Top Board

Tarjeta Principal de Techo de Cabina | Monarch MCTC-CTB-A

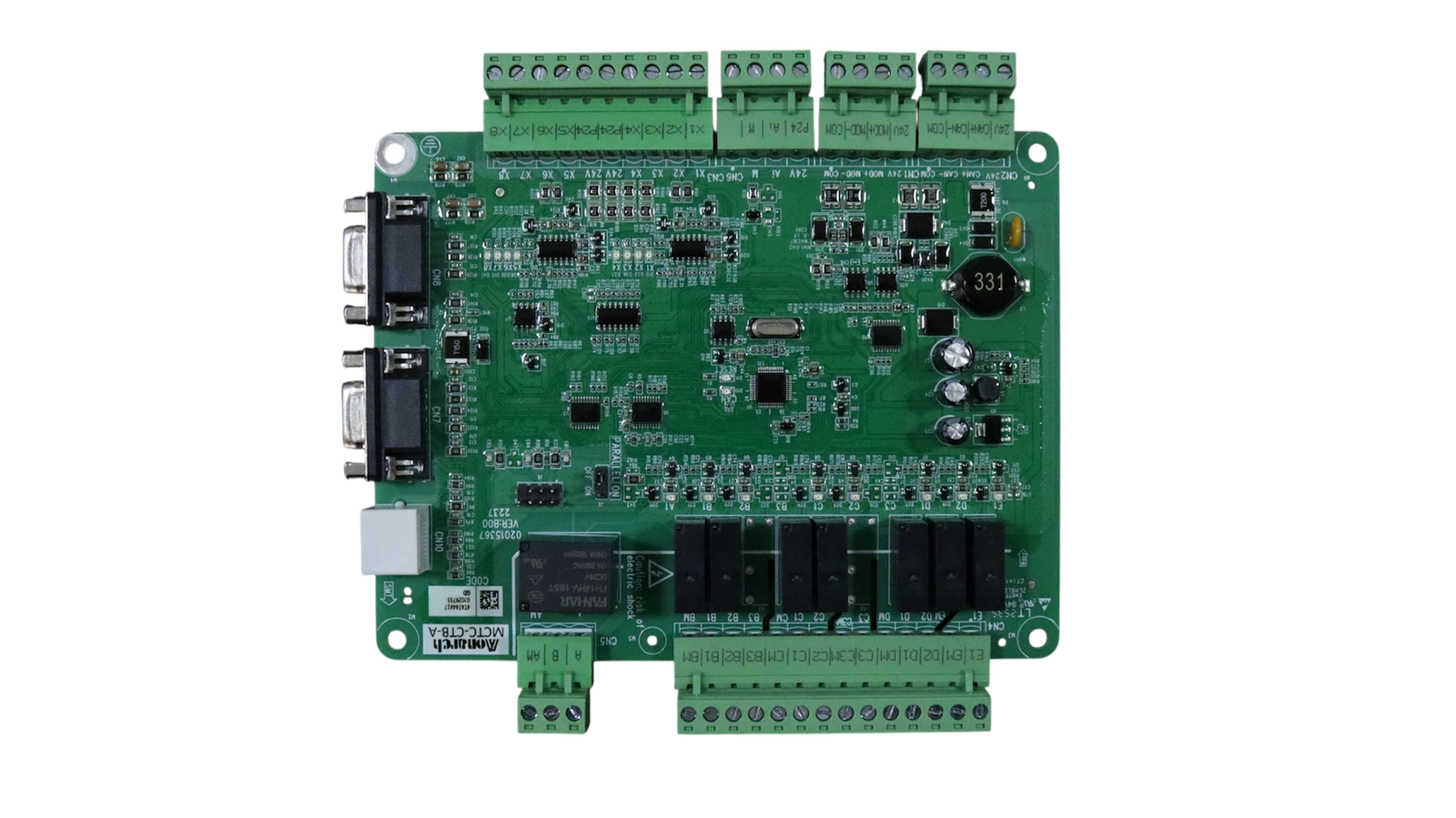

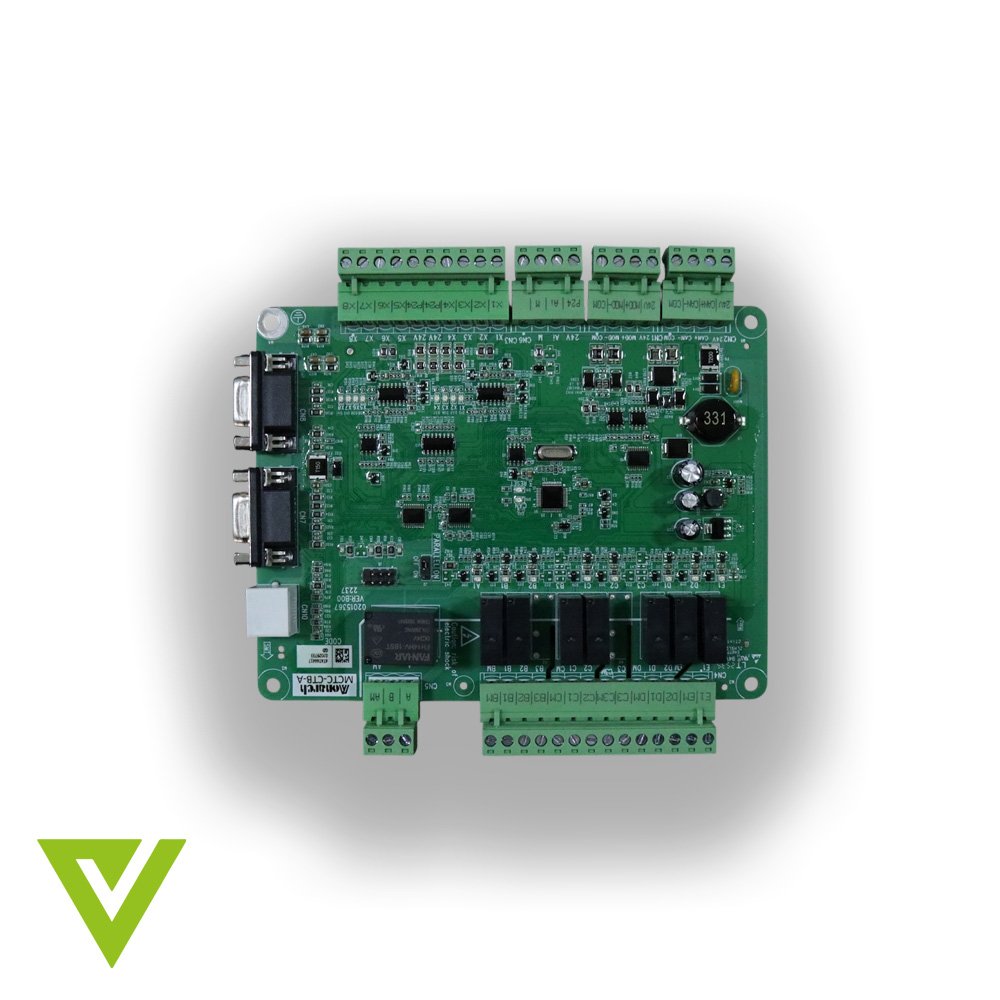

La Monarch MCTC-CTB-A es la tarjeta de control principal montada en el techo de la cabina del ascensor. Actúa como el cerebro operativo de la cabina, gestionando en tiempo real la lógica de movimiento, el control de puertas, la iluminación, la nivelación y la comunicación con el controlador maestro del sistema (MCB) mediante protocolo CAN Bus.

Integra un microprocesador propio, relés de potencia (FANHAR FH14V-1BST, 24V DC), entradas y salidas digitales, borneras de conexión para alimentación 24V y señales de campo, además de dos conectores DB9 para comunicación serial. Soporta expansión mediante tarjetas satélite como la MCTC-CCB-A cuando la instalación requiere mayor capacidad de registro de llamadas.

Especificaciones clave:

• Versión: VER:B00
• Alimentación: 24V DC
• Comunicación: CAN Bus (hacia MCB) + Serial DB9 (hacia CCB-A)
• Relé integrado: FANHAR FH14V-1BST
• Funciones: control de puertas, nivelación, iluminación de cabina, registro de llamadas directas, supervisión de seguridad

Compatibilidad: Sistemas de control Monarch MCTC. Se instala en el techo de la cabina.
